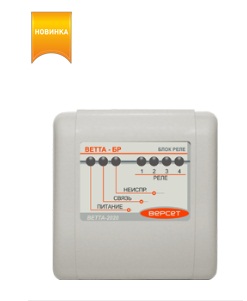

ВЕТТА-БР
Назначение
Блок реле «ВЕТТА–БР» является компонентом прибора пультового «ВЕТТА – КП» и содержит 4 электромагнит-ных реле, каждое из которых выступает в качестве Кана-ла Коммутации (КК) системы. Каждый канал коммутации, согласно командам ОКП «ВЕТТА –КП», формирует сиг-налы для пультов централизованного наблюдения, управляет технологическим оборудованием и инженер-ными системами объекта, а также выдает сигналы во внешние цепи по событиям в системе.
Технические характеристики
|
Тип трехпроводных линий связи (магистралей)
|
RS–485
|
|
Количество магистралей RS–485, шт.
|
1
|
|
Количество реле в БР, шт.
|
4
|
|
Переменное напряжение, не более, В
|
250
|
|
Постоянное напряжение, не более, В
|
30
|
|
максимальный ток, А
|
3
|
|
Рабочий диапазон напряжения питания, В
|
10 – 15
|
|
Максимальный ток потребления, мА
|
150
|
|
Количество входов питания 12 В
|
2
|
|
Наличие входа ВТС (контроль исправности внешнего резер-вированного источника питания)
|
|
|
Рабочий температурный диапазон, °С
|
–30 … 50
|
|
Степень защиты от воздействия окружающей среды
|
IP41
|
|
Масса, не более, кг
|
0,2
|
|
Габаритные размеры, мм
|
110,5x105x40
|
