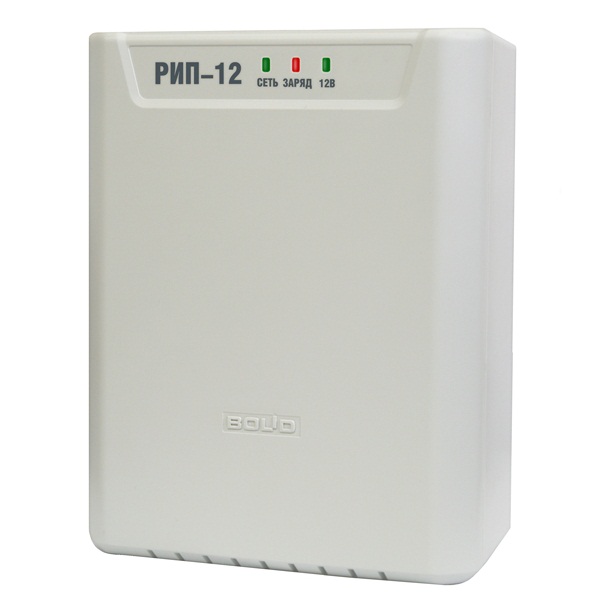

РЕЗЕРВИРОВАННЫЙ ИСТОЧНИК ПИТАНИЯ РИП-12-1/7П2 (РИП-12 ИСП.11)
Новая модель РИП в пластиковом корпусе.Рекомендован для замены снятых с производства:
РИП-12В-1А-1,2А*ч,
РИП-12В-1А-1,2А*ч "Protection",
РИП-12В-1А-7А*ч "Protection.
- Компактный корпус из пластика, не поддерживающего горение;
- Технология энергосбережения: собственное потребление от сети < 2 Вт, потребление от аккумуляторной батареи (АБ) < 10мА; режим "Sleep" < 1mA
- Расширенный рабочий диапазон сетевого напряжения;
- Возможность подключения к любым бытовым электросетям без провода заземления;
- Индикация наличия входного и выходного напряжений, заряда АБ, перегрузки по выходу;
- Контроль состояния АБ, интеллектуальный режим заряда в зависимости от напряжения;
- Электронная защита с функцией самовосстановления работоспособности: от перегрузки по выходу, превышения входного и выходного напряжения, замыкания клемм и "переполюсовки" АБ;
- Дистанционный выход аварии сетевого напряжения
Напряжение в сети, В | 150-250 | |
Выходное напряжение, В | при питании от сети | 13,6±0,6 |
при питании от АБ | 10…13,6 | |
Номинальный выходной ток, А | 1 | |
Максимальный выходной ток, А (2 мин) | 1,5 | |
Двойная амплитуда пульсаций выходного напряжения, мВ, не более | 100 | |
Емкость АБ, А·ч | 7 | |
Наличие звукового сигнализатора | - | |
Количество индикаторов | 3 | |
Наличие выхода «Авария сети» (открытый коллектор «ОК») | + | |
Контроль напряжения АБ, индикация заряда | + | |
Защита от превышения выходного напряжения | есть | |
Подключение РИП (сечение провода мм2): | ||
К сети | 0,75…2,5 | |
К нагрузке | 0,5…2,5 | |
Диапазон рабочих температур | от минус 10 до + 40 °C | |
Относительная влажность | до 90% при +25 °C | |
Корпус | Пластик IP30 | |
Габариты, мм | 165х211х89 | |
Масса без АБ, кг, не более | 0,6 | |
Тип монтажа | Настенный, навесной |
