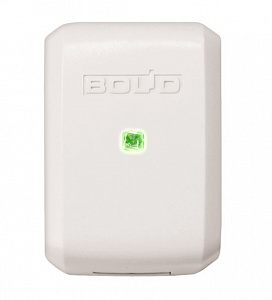

МОДУЛЬ ПРЕОБРАЗОВАТЕЛЯ МП 24/12 В
Предназначен для питания извещателей, приемно-контрольных приборов охранной и охранно-пожарной сигнализации, требующих электропитания с напряжением 12 В постоянного тока при совместной работе с резервированными источниками питания РИП-24 или им подобными- Фильтрация входных и выходных высокочастотных шумов, возможность питания видеокамер, датчиков, аппаратуры с чувствительными приемниками
- Защита с автоматическим восстановлением работоспособности:
- от перегрузок и коротких замыканий выхода
- от «переполюсовки» и бросков входного напряжения
- Миниатюрный пластиковый корпус для возможности размещения внутри запитываемого оборудования
- Тепловая защита контроллера питания
Характеристики
| НАИМЕНОВАНИЕ ПАРАМЕТРА | ЗНАЧЕНИЕ ПАРАМЕТРА |
|---|---|
| Диапазон входного напряжения постоянного тока | от 20 до 30 В |
| Номинальное выходное напряжение | 12,6±0,6 В |
| Максимальный ток нагрузки | 0,5 А |
| Максимальный ток при коротком замыкании | 1 А |
| Мощность потребления от источника входного напряжения, не более | 7 Вт |
| Пульсации выходного напряжения (двойная амплитуда) не более | 30 мВ |
| Диапазон рабочих температур | от минус 30 до +50 °C |
| Габаритные размеры МП | не более 38×55×20 мм |
| Масса МП | не более 0,1 кг |
| Тип монтажа |
1) настенный навесной, 2) внутри устройств или корпуса РИП на «липучке» |
| Тип подключения |
клеммные колодки под винт. сечение провода 0,2…2,5 кв.мм |
