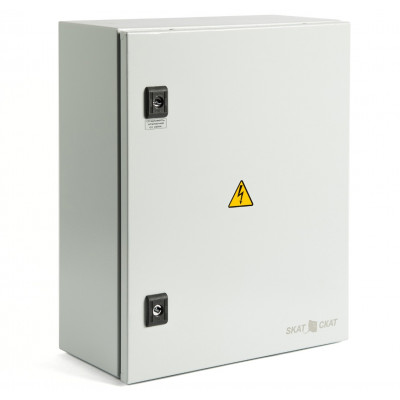

SKAT-UPS 600 IP65

220 В, 600 ВА, Online, синусоидальная форма выходного напряжения, необходимое количество АКБ для работы — 2 шт., АКБ внешние, минимальная требуемая ёмкость от 40 Ач. Ток заряда АКБ — 7 А. Для размещения АКБ рекомендуется использовать отсек АО-2/100 исп.5М. Время резерва зависит только от ёмкости АКБ, допускается использование автомобильных АКБ. Защита АКБ от глубокого разряда. Металлический корпус уличного исполнения IP65, мембранные кабельные вводы, замки, трубчатые наконечники для проводов в комплекте. Внутренняя индикация режимов работы.

Гарантия: 5 лет

 Паспорт на прибор
 Сертификация ТР ПБ
 Сертификация ТР ТС
 Таблица подбора ИБП
 Сертификация СТ-1

Соответствует ГОСТ Р 53325-2012

Передовые технологии и опыт мы собрали в одном приборе.
Современные узлы импульсной схемотехники с высокой степенью интеграции обеспечивают за счёт быстродействия высокую надёжность и безопасность в любых режимах работы.
Применение программируемого PIC-контроллера позволяет реализовать сложные алгоритмы контроля входных и выходных параметров, добиться поддержания высокой точности и стабильности выходных характеристик. Использование технологии поверхностного монтажа значительно снижает энергопотребление, повышает надежность и КПД.
Высокоэффективный преобразователь AC/DC, реализованный по передовой топологии FLYBACK, обеспечивает надежное и качественное питание нагрузки в широком диапазоне сетевого напряжения с уровнем пульсации выходного напряжения не более 30—50 мВ. Алгоритм поцикловой защиты, используемый в своих устройствах ведущими фирмами мира, обеспечивает удивительную живучесть AC/DC преобразователя.
Интеллектуальная система обслуживания АКБ непрерывно производит мониторинг параметров батареи, оценивает её исправность. Применение передовых алгоритмов позволяет качественно провести заряд АКБ, предотвратить преждевременную порчу батареи глубоким разрядом, а также — сформировать световые и логические сигналы для своевременного информирования о неисправности или отключении батареи.
Многоступенчатая адаптивная система защиты выхода позволяет надежно защитить прибор от долговременного аварийного замыкания выходных клемм и перегрузки. При этом, в отличие от простых систем защиты, обеспечивается надежный запуск «тяжелых» нагрузок без ограничения по емкости и индуктивности

Назначение источника бесперебойного питания SKAT-UPS 600 IP65

SKAT-UPS 600 IP65 представляет собой современный экономичный источник бесперебойного питания с функциями защиты и контроля.

SKAT-UPS 600 IP65 может быть использован для питания мощных систем видеонаблюдения, устройств аварийного освещения, систем контроля и управления доступом, электроприводов ворот, шлагбаумов, систем видеомониторинга (безопасный город), систем автоматики и телеметрии, а также для электропитания другого электрооборудования.

SKAT-UPS 600 IP65 отличается надёжностью, удобством и простотой обслуживания и эксплуатации и обеспечивает подключенные к его выходу устройства длительным, стабилизированным электропитанием при отсутствии напряжения сети, используя при этом электроэнергию, запасённую во внешних аккумуляторных батареях. Необходимое количество АКБ для работы – 2 шт., минимальная требуемая ёмкость – от 40 Ач. Для размещения АКБ рекомендуется использовать отсек АО 2/100 исп.5М. Время резерва зависит только от ёмкости АКБ, допускается использование автомобильных АКБ.

SKAT-UPS 600& IP65 имеет герметичное исполнение и рассчитано на круглосуточный режим работы на открытом воздухе и в помещениях с неблагоприятными условиями эксплуатации (повышенным уровнем влажности, содержания пыли и вредных веществ) при температуре окружающей среды от -40 ºС до +40 ºС и относительной влажности до 100 % (при 25 ºС).



Преимущества ИБП SKAT-UPS 600 IP65

микропроцессорное управление



заряд и защита АКБ



чистый синус
на выходе



схемотехника онлайн



длительный резерв (зависит от ёмкости АКБ)


подключите нагрузку — прибор готов к работе


оптимальный
заряд АКБ


степень защиты IP65


работоспособность в широком диапазоне температур


гарантия 5 лет

Время работы оборудования от SKAT-UPS 600 IP65 при различных нагрузках на различных аккумуляторах

Ёмкость АКБ, Ач	Нагрузка, ВА
	100	200	300	400	500	600
2х40	9 ч 20 мин	4 ч	2 ч 20 мин	1 ч 30 мин	1 ч 20 мин	1 ч 10 мин
2х65	16 ч	7 ч	4 ч 20 мин	3 ч	2 ч 20 мин	1 ч 30 мин
2х100	27 ч	11 ч 30 мин	7 ч 20 мин	5 ч	4 ч	3 ч
2х120	32 ч 20 мин	14 ч 30 мин	9 ч 30 мин	6 ч	5 ч	4 ч
2х150	40 ч 30 мин	17 ч 20 мин	11 ч	8 ч	5 ч 30 мин	5 ч
2х200	54 ч	24 ч 30 мин	15 ч 30 мин	11 ч 20 мин	9 ч	6 ч 30 мин

Примечание: ориентировочное время резерва указано при следующих условиях:

• АКБ полностью заряжена;
• температура АКБ +25 °С;
• фактическая ёмкость АКБ соответствует номиналу, указанному на АКБ.

Указано время для НЕПРЕРЫВНОГО режима работы. В циклическом режиме работы время увеличится пропорционально.

Время работы в значительной степени может отличаться от полученных значений в зависимости от типа производителя АКБ, а также остаточной ёмкости АКБ.

Особенности SKAT-UPS 600 IP65

• качественное, бесперебойное, эффективное и надёжное электропитание нагрузок с номинальным напряжением питания 220 В переменного тока и потребляемой мощностью до 600 ВА по технологии двойного преобразования напряжения;
• многофункциональная защита электрооборудования пользователя от любых неполадок в сети, включая искажение или пропадание напряжения сети;
• технология Online, т. е. нет даже кратковременной паузы при переходе с режима питания от сети на режим питания от АКБ и наоборот.

Технические характеристики SKAT-UPS 600 IP65

1	Диапазон входного напряжения без перехода на питание от АКБ при 100% нагрузке, В		150±5%…295±5%
2	Диапазон частоты входного напряжения без перехода на питание от АКБ, Гц		45±0,5…55±0,5
3	Диапазон входного напряжения, в котором изделие может работать в режиме BYPASS, без отключения нагрузки, В		186…252
4	Входной коэффициент мощности (индуктивный), не менее		0,98
5	Номинальная выходная мощность	Полная, ВА	600
		Активная, Вт	450
6	Номинальное  выходное напряжение, В		220±6%
7	Статическая точность выходного напряжения при изменении нагрузки в пределах 0…100%, %		2
8	Частота выходного напряжения при отсутствии сети (в режиме питания от АКБ), режим «РЕЗЕРВ», Гц		50±1%
9	Форма выходного напряжения		синусоидальная
10	Коэффициент нелинейных искажений выходного напряжения THD (КНИ),%, не более	линейная нагрузка	4
		нелинейная нагрузка	7
11	КПД при полной нагрузке, %, более	режим «ОСНОВНОЙ»	87
		режим «РЕЗЕРВ»	85
		Режим «ECO»	94
12	Время переключения из режима «ОСНОВНОЙ»	в режим BYPASS, мс, не более	4
		в режим питания от АКБ («РЕЗЕРВ»), мс	0
13	Время переключения из режима «РЕЗЕРВ» в режим ECO, мс, не более		10
14	Мощность, потребляемая от сети при 100% нагрузке, ВА, не более		680
15	Мощность, потребляемая от сети без нагрузки и АКБ, не более, ВА		80
16	Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В
17	Рекомендуемая ёмкость АКБ, Ач		от 40
18	Количество АКБ, шт.		2
19	Ток заряда АКБ, А, не более		7
20	Ток, потребляемый изделием от АКБ в режиме «РЕЗЕРВ» без нагрузки, А		2
21	Величина напряжения на клеммах АКБ, при котором включается сигнализация о скором разряде АКБ в режиме «РЕЗЕРВ», В, не более		22,0
22	Величина напряжения на клеммах АКБ, при котором происходит автоматическое отключение  нагрузки для предотвращения глубокого разряда АКБ в режиме «РЕЗЕРВ», В, не более		20
23	Габаритные размеры ГхШхВ, не более, мм	без упаковки	220х400х510
		в упаковке	230х425х520
24	Масса, НЕТТО (БРУТТО), кг, не более		14,9 (16,0)
25	Диапазон рабочих температур, °С		-40…+40
26	Относительная влажность воздуха при 25 °С, %, не более		95
27	Степень защиты оболочкой по ГОСТ 14254-96		IP65
