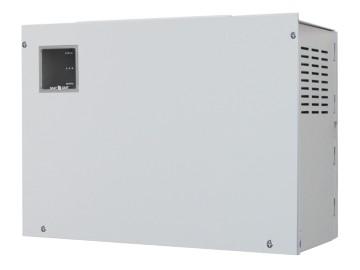

СКАТ-2400И7 исп.5000 (СКАТ ИБП-24/4,5-2x40) источник бесперебойного питания

СКАТ-2400И7 исп.5000 (СКАТ ИБП-24/4,5-2x40)

24 В, 4,5 А. Разборный корпус под 2 АКБ 40 Ач. Время монтажа — 30 сек. Плоская упаковка, объём в упаковке в 4 раза меньше. Соответствует ФЗ 123 и ГОСТ Р 53325-2012: 3 индикатора — Сеть, АКБ, Выход и информационный выход «Наличие сети», защита выхода от перегрузки и КЗ, защита АКБ от глубокого разряда, КЗ и переполюсовки, контроль наличия АКБ, холодный пуск.

Гарантия: Пожизненная

 Паспорт на прибор
 Сертификация ТР ПБ
 Сертификация ТР ТС
 ТР ЕАЭС 037
 Размеры для проектировщиков
 Таблица подбора ИБП
 Сертификация СТ-1
 Сертификация 969
 Bim-модель для Autocad
 Bim-модель для Revit

Соответствует ГОСТ Р 53325-2012

Передовые технологии и опыт мы собрали в одном приборе.
Современные узлы импульсной схемотехники с высокой степенью интеграции обеспечивают за счёт быстродействия высокую надёжность и безопасность в любых режимах работы.
Применение программируемого PIC-контроллера позволяет реализовать сложные алгоритмы контроля входных и выходных параметров, добиться поддержания высокой точности и стабильности выходных характеристик. Использование технологии поверхностного монтажа значительно снижает энергопотребление, повышает надежность и КПД.
Высокоэффективный преобразователь AC/DC, реализованный по передовой топологии FLYBACK, обеспечивает надежное и качественное питание нагрузки в широком диапазоне сетевого напряжения с уровнем пульсации выходного напряжения не более 30—50 мВ. Алгоритм поцикловой защиты, используемый в своих устройствах ведущими фирмами мира, обеспечивает удивительную живучесть AC/DC преобразователя.
Интеллектуальная система обслуживания АКБ непрерывно производит мониторинг параметров батареи, оценивает её исправность. Применение передовых алгоритмов позволяет качественно провести заряд АКБ, предотвратить преждевременную порчу батареи глубоким разрядом, а также — сформировать световые и логические сигналы для своевременного информирования о неисправности или отключении батареи.
Многоступенчатая адаптивная система защиты выхода позволяет надежно защитить прибор от долговременного аварийного замыкания выходных клемм и перегрузки. При этом, в отличие от простых систем защиты, обеспечивается надежный запуск «тяжелых» нагрузок без ограничения по емкости и индуктивности

Схема сборки корпуса РК-2/40

Конструкция корпуса и способ сборки защищены патентом № 2682654.

Преимущества источника бесперебойного питания СКАТ-2400И7 исп.5000 (СКАТ ИБП-24/4,5-2x40)

	микропроцессорное управление		оптимальный заряд АКБ		защита аккумулятора
	холодный пуск		автоматический переход на резервное питание

Особенности СКАТ-2400И7 исп.5000 (СКАТ ИБП-24/4,5-2x40)

• световая индикация наличия напряжения электрической сети;
• световая индикация наличия выходного напряжения;
• световая индикация наличия АКБ;
• питание нагрузки стабилизированным напряжением согласно п.1 при наличии напряжения в электрической сети, режим «Основной»;
• резервное питание нагрузки постоянным напряжением согласно п.1;
• автоматический переход на резервное питание от АКБ при отключении электрической сети, режим «Резерв»;
• контроль наличия АКБ;
• оптимальный заряд АКБ при наличии напряжения в электрической сети, режим «Основной» согласно п.4 таблицы;
• защита АКБ от глубокого разряда;
• защита от переполюсовки клемм АКБ посредством самовосстанавливающегося предохранителя;
• электронная защита от короткого замыкания клемм АКБ;
• защита от короткого замыкания на выходе с отключением выходного напряжения;
• автоматическое восстановление выходного напряжения после устранения причины замыкания;
• защита нагрузки от аварии изделия;
• защита выхода от перегрузки по току, в том числе от короткого замыкания нагрузки путём отключения выхода;
• выдача информационных диагностических сообщений с помощью световых индикаторов;
• режим «холодный пуск» позволяет автоматически восстановить работоспособность изделия при подключении исправной и заряженной АКБ в режиме «Резерв»;
• выдача информационного сообщений “НАЛИЧИЕ СЕТИ” посредством переключения контактов реле.

Технические характеристики СКАТ-2400И7 исп.5000 (СКАТ ИБП-24/4,5-2x40)

1	Напряжение питающей сети 220 В, частотой 50±1 Гц с пределами изменения, В		175…245
2	Выходное напряжение постоянного тока (как при наличии, так и при отсутствии напряжения сети), В		20…28
3	Ток нагрузки номинальный, A		0…4,5
4	Ток заряда АКБ стабилизированный, А		0,45…0,65
5	Максимальный ток нагрузки в режиме «ОСНОВНОЙ» при заряженной АКБ, кратковременно (5 сек.), А		5
6	Величина напряжения на АКБ, при котором происходит автоматическое отключение нагрузки для предотвращения глубокого разряда АКБ в режиме «РЕЗЕРВ», В		21…22
7	Величина напряжения пульсаций с удвоенной частотой сети (от пика до пика) при номинальном токе нагрузки, мВ, не более		40
8	Мощность, потребляемая изделием от сети без нагрузки и АКБ, ВА, не более		5
9	Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В
10	Рекомендуемая ёмкость АКБ, Ач		40
11	Количество АКБ, шт.		2
12	Характеристики релейного выхода	напряжение, В, не более,	60
		ток, мА, не более,	50
13	Сечение провода, зажимаемого в клеммах колодок, мм2, не более		2,5
14	Габаритные размеры ШхГхВ, мм, не более	без упаковки	445х328х193
		в упаковке	574х360х70
15	Масса, НЕТТО (БРУТТО), кг, не более		5,1 (6,4)
16	Диапазон рабочих температур, °С		-10…+40
17	Относительная влажность воздуха при 25°С, %, не более		80
18	Степень защиты оболочкой по ГОСТ 14254-96		IP20
