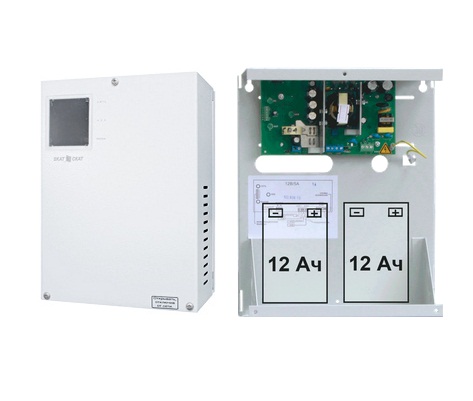

СКАТ-1200 (СКАТ ИБП-12/5-2x12) источник бесперебойного питания

Мы подберем решение под Ваш бюджет, проконсультируем и поможем разобраться, звоните!
Внимание! Информация на сайте не является публичной офертой. Уточняйте цены по телефону или у нас в офисе.

СКАТ-1200 (СКАТ ИБП-12/5-2x12) источник бесперебойного питания

Заказать товар Задать вопрос ПОЛУЧИТЬ ИНДИВИДУАЛЬНОЕ ПРЕДЛОЖЕНИЕ

СКАТ-1200 (СКАТ ИБП-12/5-2x12)


12 В, 5 А, работа с 2-мя независимыми АКБ, 2 канала зарядки. Корпус под 2 АКБ 12 Ач или 1 АКБ 17 Ач, диапазон входного напряжения — 150...250 В. Соответствует ФЗ 123 и ГОСТ Р 53325-2012: 3 индикатора и 3 информационных выхода — Сеть, АКБ, Выход, защита выхода от перегрузки и КЗ, защита АКБ от глубокого разряда, КЗ и переполюсовки, контроль наличия АКБ, холодный пуск.

Гарантия: Пожизненная

pdf Паспорт на прибор
cert Сертификация ТР ПБ
pdf Сертификация CE
pdf Сертификация ТР ТС
pdf ТР ЕАЭС 037
размеры Размеры для проектировщиков
 Таблица подбора ИБП
cert Сертификация СТ-1
pdf Bim-модель для Autocad
 Bim-модель для Revit

Передовые технологии и опыт мы собрали в одном приборе.
Современные узлы импульсной схемотехники с высокой степенью интеграции обеспечивают за счёт быстродействия высокую надёжность и безопасность в любых режимах работы.
Применение программируемого PIC-контроллера позволяет реализовать сложные алгоритмы контроля входных и выходных параметров, добиться поддержания высокой точности и стабильности выходных характеристик. Использование технологии поверхностного монтажа значительно снижает энергопотребление, повышает надежность и КПД.
Высокоэффективный преобразователь AC/DC, реализованный по передовой топологии FLYBACK, обеспечивает надежное и качественное питание нагрузки в широком диапазоне сетевого напряжения с уровнем пульсации выходного напряжения не более 30—50 мВ. Алгоритм поцикловой защиты, используемый в своих устройствах ведущими фирмами мира, обеспечивает удивительную живучесть AC/DC преобразователя.
Интеллектуальная система обслуживания АКБ непрерывно производит мониторинг параметров батареи, оценивает её исправность. Применение передовых алгоритмов позволяет качественно провести заряд АКБ, предотвратить преждевременную порчу батареи глубоким разрядом, а также — сформировать световые и логические сигналы для своевременного информирования о неисправности или отключении батареи.
Многоступенчатая адаптивная система защиты выхода позволяет надежно защитить прибор от долговременного аварийного замыкания выходных клемм и перегрузки. При этом, в отличие от простых систем защиты, обеспечивается надежный запуск «тяжелых» нагрузок без ограничения по емкости и индуктивности



634e265115bcaed91c33b9e30e20ed206c3da75422a05b35dea7b4f3b3c0b37c7a0b210cc14c270cd7263e0fb9ab0f9ac66c2a7dbf8af0bc9763c4ee7f05ef7b


Преимущества источника бесперебойного питания СКАТ-1200 (СКАТ ИБП-12/5-2x12)

микропроцессорное управление оптимальный заряд АКБ защита аккумулятора
холодный пуск автоматический переход на резервное питание

Особенности СКАТ-1200 (СКАТ ИБП-12/5-2x12)

  • питание нагрузки стабилизированным напряжением согласно п.2 таблицы при наличии напряжения в электрической сети, режим «ОСНОВНОЙ»;
  • автоматический переход на резервное питание от АКБ при отключении электрической сети, режим «РЕЗЕРВ»;
  • резервное питание нагрузки постоянным напряжением согласно п.2 таблицы;
  • контроль наличия АКБ;
  • оптимальный заряд АКБ при наличии напряжения в электрической сети, режим «ОСНОВНОЙ» согласно п.3 таблицы;
  • защита АКБ от глубокого разряда;
  • защита от переполюсовки клемм АКБ;
  • электронная защита от короткого замыкания клемм АКБ;
  • защита от короткого замыкания на выходе с отключением выходного напряжения;
  • защита цепи АКБ от аварии изделия;
  • автоматическое восстановление выходного напряжения после устранения причины замыкания;
  • защита нагрузки от аварии изделия;
  • выдача информационных сообщений «Переход на резерв», «Наличие АКБ», «Наличие выходного напряжения» посредством выходов типа «открытый коллектор» и «Уровень напряжения АКБ» (аналоговый выход);
  • автоматическое восстановление работоспособности изделия при кратковременном замыкании контактов «ХОЛОДНЫЙ ПУСК» и подключении исправной и заряженной АКБ в режиме «РЕЗЕРВ»;
  • повышенная надёжность за счёт использования двух независимых АКБ — основной (АКБ1) и дополнительной (АКБ2);
  • световая индикация наличия напряжения электрической сети;
  • световая индикация наличия выходного напряжения;
  • световая индикация наличия АКБ.

Технические характеристики СКАТ-1200 (СКАТ ИБП-12/5-2x12)

1  Напряжение питающей сети 220 В, частотой 50±1 Гц с пределами изменения, В 150…250
2  Выходное напряжение постоянного тока, В при наличии напряжения сети 220 В, режим «ОСНОВНОЙ» 12,9…14,0
при отсутствии напряжения сети 220 В, режим «РЕЗЕРВ» 9,5…13,4
3  Ток нагрузки, A, не более при наличии сети 220 В, режим «ОСНОВНОЙ» 4,0
от АКБ, режим «РЕЗЕРВ» 5,0
4  Максимальный ток нагрузки в режиме «ОСНОВНОЙ» кратковременно (5 сек.), не более, А 5,0
5  Ток заряда АКБ, стабилизированный (средний), А АКБ 1 0,45…0,65
АКБ 2
6  Величина напряжения на АКБ, при которой индикатор «АКБ» гаснет, В 11,0…11,4
7  Величина напряжения на АКБ, при котором происходит автоматическое отключение нагрузки для предотвращения глубокого разряда АКБ в режиме «РЕЗЕРВ», В 10,5…11,0
8  Величина напряжения пульсаций с удвоенной частотой сети (от пика до пика) при номинальном токе нагрузки, мВ, не более 30
9  Мощность, потребляемая изделием от сети без нагрузки и АКБ, ВА, не более 12
10  Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В
11  Рекомендуемая ёмкость АКБ, Ач 7—17
12  Количество АКБ, шт. 1 или 2 *
13  Характеристики выходов в формате «открытый коллектор» напряжение, В, не более, 30
ток, мА, не более, 60
14  Сечение провода, зажимаемого в клеммах колодок, мм2, не более «ВЫХОД» и «АКБ 1,5
«СЕТЬ» 2,5
«Информационные выходы» 1
15  Габаритные размеры ШхГхВ, мм, не более без упаковки 228х119х284
в упаковке 245х133х300
16  Масса, НЕТТО (БРУТТО), кг, не более 2,3 (2,5)
17  Диапазон рабочих температур, °С -10…+40
18  Относительная влажность воздуха при 25 °С, %, не более 80
19  Степень защиты оболочкой по ГОСТ 14254-96 IP20

Характеристики

Модель СКАТ-1200 (СКАТ ИБП-12/5-2x12)
Производитель Бастион
