УПН-01 Универсальный преобразователь напряжения

Заказать товар Задать вопрос ПОЛУЧИТЬ ИНДИВИДУАЛЬНОЕ ПРЕДЛОЖЕНИЕ

УПН-01

Универсальный преобразователь напряжения входного напряжения от 7 до 30 В в фиксированное выходное напряжение 5 | 7,5 | 9 | 12 | 15 В, максимальный ток 1,5 А

Гарантия: 1 год

Паспорт на прибор
Сертификат соответствия

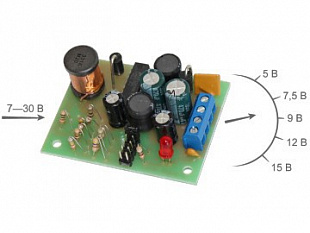

Универсальный преобразователь напряжения входного напряжения от 7 до 30 В в фиксированное выходное напряжение 5 | 7,5 | 9 | 12 | 15 В, максимальный ток 1,5 А. Преобразователь представляет собой встраиваемый модуль на печатной плате размером 49х64 мм. На плате расположены входная и выходная соединительные колодки, индикатор выхода, переключатель выходного напряжения (см. рисунок)

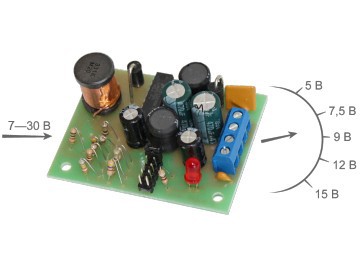

УПН-01 схема

При невозможности установки модуля внутри приборного корпуса рекомендуется его устанавливать внутри ответвительной коробки типа ЕС 400 С4R со степенью защиты корпуса IP 55. Крепить модуль рекомендуется при помощи двухстороннего скотча или стоек.

Особенности. УПН-01 обеспечивает

  • ручной выбор значения выходного напряжения
  • защиту преобразователя от переполюсовки по входу
  • электронную защиту от короткого замыкания в нагрузке
  • индикацию наличия выходного напряжения

УПН-01. Технические характеристики

Входное напряжение
в пределах, В
Номинальное выходное
напряжение, В
Максимальный ток выхода,
не более, А
7…30 4,8…5,2 1,5
9,5…30 7,3…7,7 1
11…30 8,8…9,2 1
15…30 11,8…12,2 1
18…30 14,8…15,2 1

Характеристики

Модель УПН-01
Производитель Бастион
