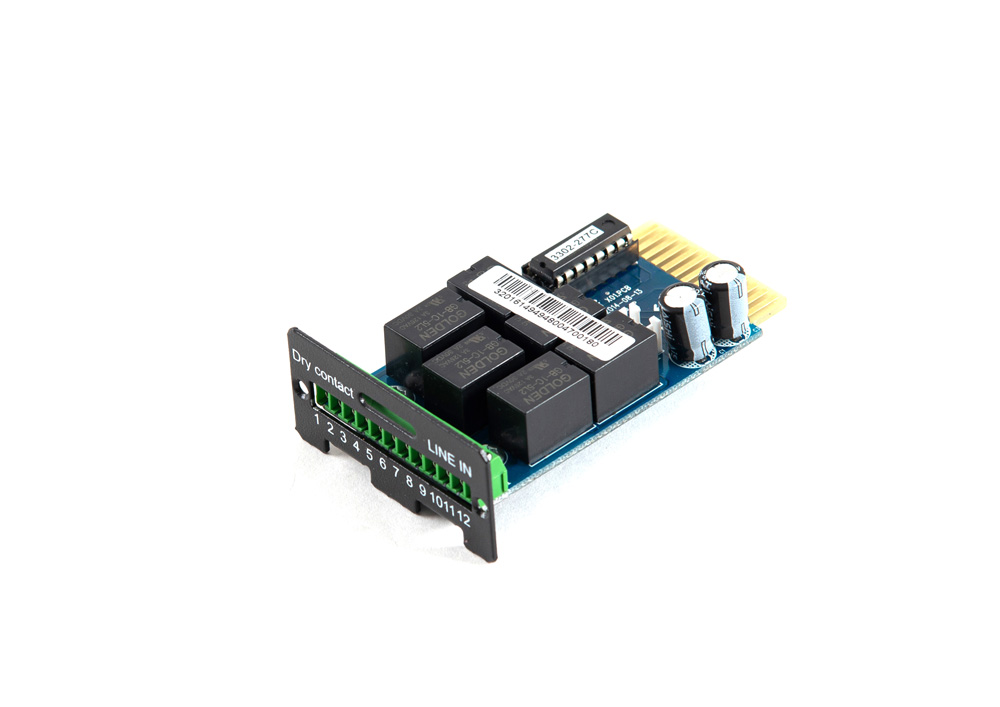

DC 302 Релейный модуль
Релейный модуль для SKAT-UPS 1000 RACK и SKAT-UPS 3000 RACK. Модуль преобразует внутренние сигналы ИБП в формат «сухой контакт реле», обеспечивает возможность дистанционного отключения ИБП и внешнего мониторинга состояния электросети и ИБП по шести основным параметрам. Тип контактов — клеммная колодка. Количество клемм — 12.
Паспорт на прибор
Релейный модуль DС302 применяется в составе источников бесперебойного питания серии SKAT-UPS RACK. Модуль преобразует внутренние сигналы ИБП в формат «сухой контакт реле», обеспечивает возможность дистанционного отключения ИБП и внешнего мониторинга состояния электросети и ИБП по шести основным параметрам.
Модуль позволяет интегрировать ИБП в системы управления инженерными объектами, рассчитан на непрерывную круглосуточную работу и предназначен для эксплуатации в закрытых помещениях.
Технические характеристики DC 302
| 1 | Применяется с ИБП |
SKAT-UPS 1000 RACK SKAT-UPS 1000 исп. V RACK SKAT-UPS 3000 RACK |
|
| 2 | Исполнение | mini | |
| 3 | Способ размещения | для установки во внутренний слот | |
| 4 | Тип контактов для подключения | клеммная колодка | |
| 5 | Количество клемм | 12 | |
| 6 |
Нагрузочная способность контактов реле |
напряжение постоянного / переменного тока, В, не более | 30 / 125 |
| постоянный / переменный ток, А, не более | 2,0 / 3,0 | ||
| 7 | Сечение провода, зажимаемого в клеммах, мм2, не более | 1,0 | |
| 8 | Команды управления | Отключение ИБП | |
| 9 | Тип разъёма для подключения цепи дистанционного отключения ИБП | CWF-2 | |
| 10 | Габаритные размеры ШхГхВ, не более, мм | без упаковки | 80 х 52 х 26 |
| в упаковке | 130 х 90 х 47 | ||
| 11 | Масса, НЕТТО (БРУТТО), г, не более | 60 (90) | |
| 12 | Диапазон рабочих температур, °С | 0…+40 | |
| 13 | Относительная влажность воздуха при +25, не более | 95% | |
| 14 | Относительная влажность воздуха при 25 °С, %, без конденсации, не более | 80 | |
| ВНИМАНИЕ! Не допускается наличие в воздухе токопроводящей пыли и паров агрессивных веществ (кислот, щелочей и т. п.) | |||
